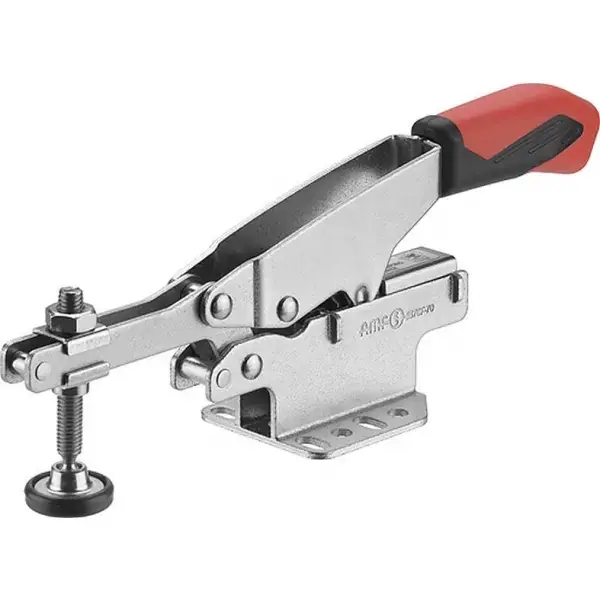

Vodor. nap.6870F vel.50 s variabilní výškou nap. AMF Víkendová Akce
Původní cena byla: 689,00 Kč.275,60 KčAktuální cena je: 275,60 Kč.
Doprava zdarma při objednávce nad 299,00 Kč
- Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
- 30denní možnost vrácení a refundace
Popis
Popis produktu
Vodorovná upínka s variabilní výškou upnutí a vodorovnou patkou
Provedení: Vodorovná upínka s otevřeným přídržným ramenem a vodorovnou patkou. Pozinkovány a pasivovány. Nýty z nerezové oceli. Mazaná ložisková místa. Ergonomická rukojeť odolná proti oleji s velkým madlem a měkkou komponentou. Bezpečnostní upínací prvek s ochranou proti sevření prstů. Bezpečnostní upínací kus s pojistkou proti ztrátě přítlačného šroubu na konci upínacího ramena.
Použití: Optimální použití pro výrobu sériových dílů.
Obsah dodávky: Komplet se zušlechtěným pozinkovaným přítlačným šroubem.
AMF
Parametry
| HW min. | -8,9 mm |
| WGNr. | W341 |
| Přítlačný šroub | M8 x 50 |
| HW max. | 1,5 mm |
| F1 | 3 kN |
| d | 6,5 mm |
| D1 | 6,5 mm |
| K | 6,3 mm |
| A | 8,4 mm |
| L | 12,7 mm |
| I | 13 mm |
| f | 22,2 mm |
| H | 23 mm |
| C | 25,4 mm |
| C1 | 25,4 mm |
| M | 32–44 mm |
| Automatické vyrovnání výšky S | 35 mm |
| E | 35,2 mm |
| M1 | 38 mm |
| Max. vyrovnání výšky | 40 mm |
| Velikost | 50 |
| N | 57 mm |
| P | 63,5 mm |
| h1 | 72 mm |
| b | 104 mm |
| H2 | 174 mm |
| l1 | 261 mm |
| Hmotnost | 520 g |
| Číslo produktu | 37680050 |
| Variantní atribut | vel.50 |
| Podkategorie | s variabilní výškou upnutí a vodorovnou patkou |
| EAN | 4020772021962 |
| Objednací kód | 7437680050 |
