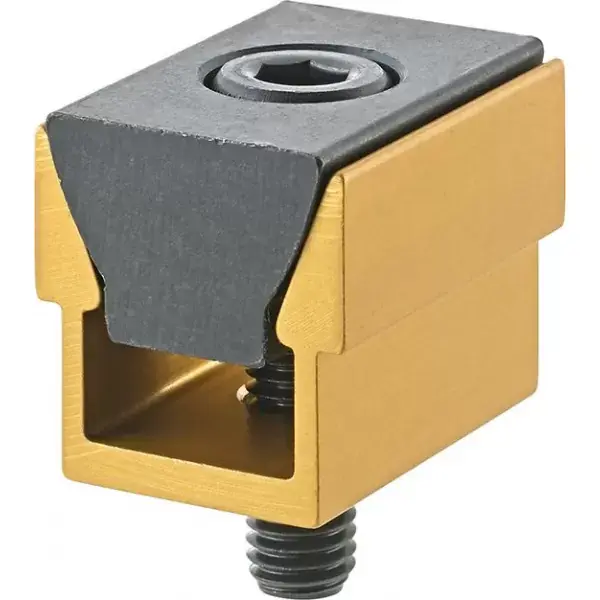

Upínák s dvojitým klínem upínací síla 2,2kN MITEE-BITE Cenově Výhodný
Původní cena byla: 421,00 Kč.168,40 KčAktuální cena je: 168,40 Kč.
Doprava zdarma při objednávce nad 299,00 Kč
- Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
- 30denní možnost vrácení a refundace
Popis
Popis produktu
Upínák s dvojitým klínem
Univerzální upínací systém k upínání obrobků všech tvarů, pravoúhlých, šikmých, konkávních nebo konvexních.
Provedení: Specialitou tohoto upínacího přípravku je ocelový šroub (pevnost 10.9) s excentrickou hlavou. Excentr zajišťuje upnutí při velmi vysoké upínací síle. Jako upínací prvek slouží mosazná šestihranná podložka.
Použití: S dorazovými kolíky a 1 nebo 2 upínacími šrouby můžete upnout každý obrobek nejrůznějších tvarů. Nízká konstrukce umožňuje snadné obrábění povrchu obrobku. Při programování CNC tak není nutné brát v úvahu polohu upínacích drápů. Kromě toho dovolují malé rozměry prostorově úsporné vícebodové upnutí. Upínací svorky lze použít i jako doraz.
Provedení: Hliníkový profil s povrchovou úpravou, zušlechtěný ocelový klín. Díky malým rozměrům je možné upnutí ve více bodech.
Použití: Upínacím prvkem lze upínat současně 2 obrobky. Ideální pro upnutí kulatých a pravoúhlých obrobků
Parametry
| WGNr. | W343 |
| Šroub | M4 |
| Upínací síla | 2,2 kN |
| SW | 3 mm |
| Rozměr H2 | 5,6 mm |
| Rozměr B1 | 10,4 mm |
| Šířka B | 12,3 mm |
| Rozměr B2 | 12,7 mm |
| max. rozevření | 13,2 mm |
| Výška H | 14,5 mm |
| Délka L | 15,9 mm |
| Číslo produktu | 39170200 |
| Variantní atribut | 2,2kN |
| Podkategorie | Upínák s dvojitým klínem |
| EAN | 4046368805006 |
| Objednací kód | 7439170200 |
